Fusion ... wydajność w klasycznym wariancie

   Świetne suporty TOKEN to nie tylko rewelacyjna NINJA. Wersje w klasycznej "wciskanej" pressfit'owej postaci, są również niezwykle trwałe, wydajne  a przy tym trochę tańsze. Porozbierajmy na części pierwsze przedstawiciela suportów serii Fusion...  BB386APS.

alt


    Rodzina suportów Fusion to cała gama rozwiązań dla muf o średnicy 46mm.  Czyli standardu  PF30 (szerokość  mufy 68/73 mm) oraz BB386 (szerokość mufy 86,5mm). Najlepiej całą tę rodzinę przedstawia poniższa grafika:

alt

    Suport BB386APS lub BB386PS (różnicę opisuję niżej) zbudowany jest z dwóch trwałych misek  połączonych ze sobą świetnie uszczelnioną tuleją. Zapobiega ona dostawania się z wnętrza ramy wody oraz zanieczyszczeń.

alt

   W miskach znajduje się znane z wersji NINJA łożysko o wymiarach 30x42x7 mm  (6806RS) - https://sklep.token-polska.pl/lozysko-6806-30x42x7mm-premium-p-180.html.  Oczywiście nic nie stoi na przeszkodzie, aby podnieść wydajność suportu montując w nim łożysko TBT  https://sklep.token-polska.pl/lozysko-6806tbt-30x42x7mm-ceramiczne-p-181.html

alt

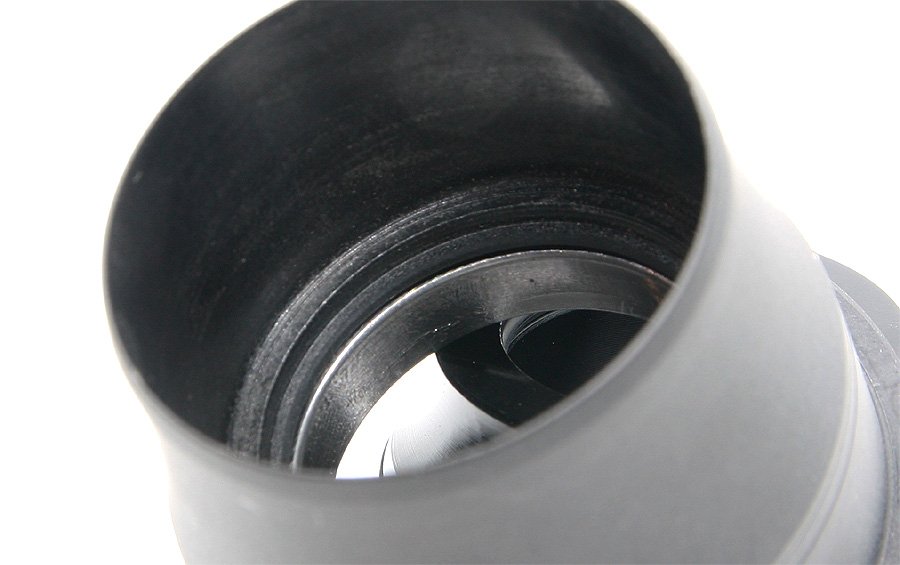

    Wymiana łożyska jest trochę utrudniona, gdyż od wewnątrz nie ma się jak za niego dobrać. Wystaje tylko malutki rancik,  za który ciężko chwycić większości dostępnym ściągaczom.

alt

     Doskonale z tym sobie radzi nowa wersja praski BITUL. ( https://sklep.token-polska.pl/praska-do-lozysk-w-suportach-serii-tf37-pf71-oraz-dub-p-370.html)  Jeden z pierścieni ściągacza ma rozmiar idealnie prześlizgujący się przez zwężenie, opierając się na wystającym ranciku łożyska.  Operacja szybka sprawna.

alt

  Po wyjęciu łoźyska widzimy całą konstrukcję miski suportu. Możemy się spotkać z dwoma wersjami.  Często otrzymamy trochę starszą wersję z aluminiowym "gniazdem" pod łożysko wtopionym w plastikową,  solidna miskę (BB386APS). Nowsza (parę gram lżejsza) wersja wykonana jest w całości z bardzo twardego tworzywa (BB386PS).  Zewnętrze powierzchnie misek niczym się między sobą nie różnią. Wykonane są ze sprawdzonej mieszanki, tworzącej materiał, który łatwo  i precyzyjnie można obrobić za pomocą obrabiarki CNC.  Doskonale wpasowuje się w ramę, zapobiegając w większości przypadków przeróżnym trzaskom.

alt

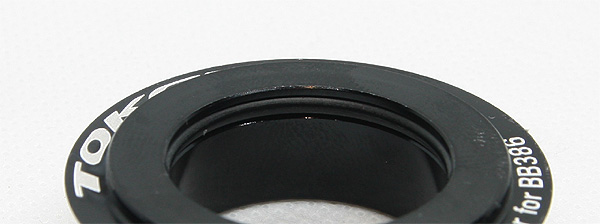

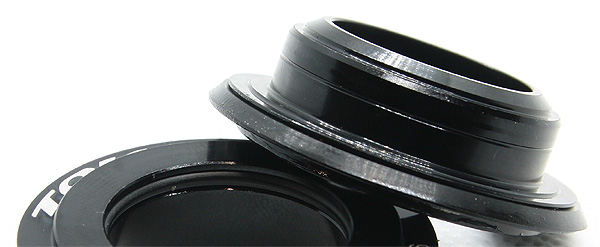

     Na koniec kilka słów o dekielkach chroniących łożysko. Wykonane są ze stopu aluminium. Dokładnie wpasowują się w łożysko, tworząc adapter zwężający średnicę do rozmiaru korby. Bardzo dobre uszczelnienie. Od wewnątrz uszczelka dokładnie otula os korby. Jedynie w przypadku korb GXP od strony wieloklinu (22mm) trzeba pamiętać, aby wstrzyknąć tam trochę smaru. Na zewnątrz dekielki również posiadają uszczelkę. Ma ona trudniejsze zadanie, gdyż musi nie tylko uszczelnić, ale i również nie stanowić dużego oporu. Doskonale zdaje egzamin.

alt

alt
