Telefon Montaż adapteru SRAM GXP R241 w suporcie pressfit (NINJA BB841T-41)
Data dodania: 06-12-2020
Przejdź do strony głównej Wróć do kategorii 1) Suporty
Od poprzedniego artykułu na temat montażu adaptera SRAM GXP w suporcie pressfit upłynęło sporo czasu. Zapraszam na aktualizację :-). Cały czas bazujemy na przykładzie najczęściej sprzedawanego suportu NINJA BB841T-41. Przeznaczony jest on do bardzo popularnych muf o średnicy 41mm i szerokości 86,5 w szosie oraz 89,5 i 92mm w MTB.
Trochę teorii.
Korba SRAM GXP ma tę ciekawą cechę, że jej oś na całej długości nie ma jednakowej średnicy :-)
Sam adapter nie zmienił się. Lecz zawartość pudełka tak. Zestaw zawiera znacznie więcej podkładek, pierścieni itp. Czyni go bardziej uniwersalnym do wielu zastosowań, Często teoria mówi swoje a rzeczywistość okazuje się inna. Dodatkowe podkładki pozwalają na dokładne dopasowanie szerokości suportu do posiadanej korby (oraz mufy w ramie)
Najpierw przeglądamy sie dokładnie dokumentacji !! To bardzo ważne. Zawiera ona istotne informacje.
W tej chwili instrukcja dla adaptera R241 wygląda tak:
Poniżej na szybko przedstawimy montaż adaptera dla mufy w standardzie BB92 (szerokość 92mm)
1)

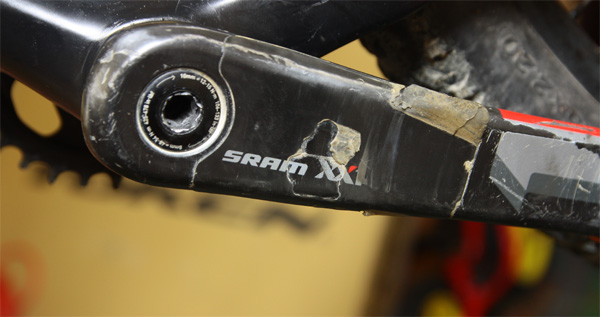

Korba jaką użyliśmy do montażu to SRAM XXI GXP. Przed montażem zdemontowaliśmy oryginalny suport SRAM dokonując wcześniej kilku pomiarów. Aby było łatwiej przedstawiamy to na fotografiach:
3) Montaż suportu
Nad montażem suportu nie będziemy się rozwodzić :-). Jest fajny filmik w internecie . Polecam obejrzeć .
Suport został zamontowany tak, jak mówi instrukcja dla mufy BB92 (spójrzcie na rysunek) czyli na miskę od strony "nie napędowej" zakładamy pierścień o szerokości 2mm a od strony "napędowej" pierścień o szerokości 1mm.
Na oś korby od strony napędu nakładamy podkładkę falistą
UWAGI:

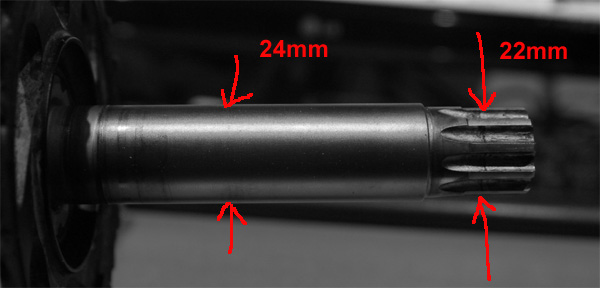

Korba SRAM GXP ma tę ciekawą cechę, że jej oś na całej długości nie ma jednakowej średnicy :-)

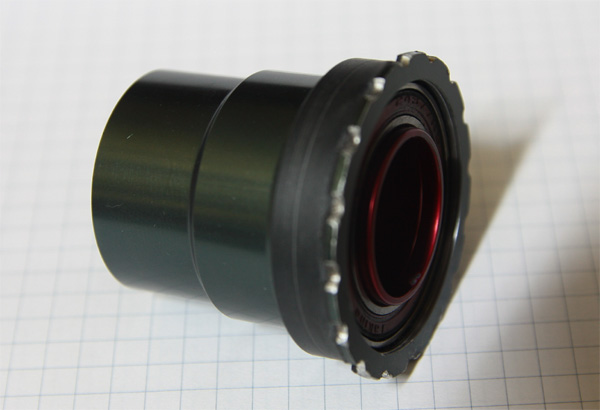

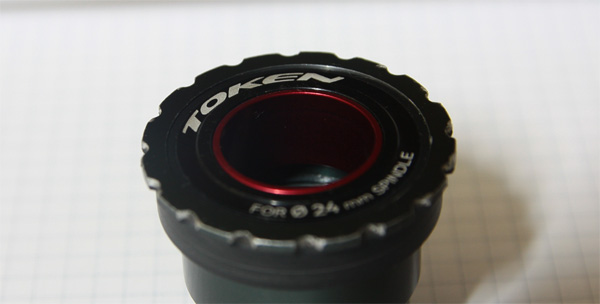

Aby sprostać temu wyzwaniu producenci zmuszeni zostali do wyprodukowania adapterów, które za zadanie maja zmniejszyć średnicę otworu w łożysku od strony "nie napędowej" . TOKEN rozwiązał to za pomocą trwałego adaptera wykonanego ze stopu aluminium.

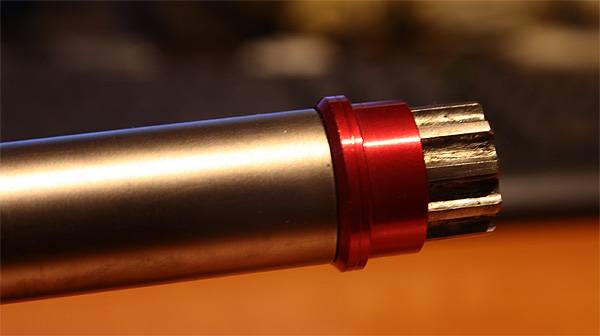

Wewnątrz suportu wygląda to tak jak na fotografii poniżej. Adapter mocowany jest od środka. Jego kołnierz opiera się bezpośrednio na łożysku. Oś korby idealnie wchodzi do dopasowanego adapteru. Całość tworzy trwały i niezawodny układ. Nie ma tutaj żadnych luzów ani pękających plastików.
*********************************
Popularny adapter R232 do zastąpiony został nowym modelem R241 !!!.

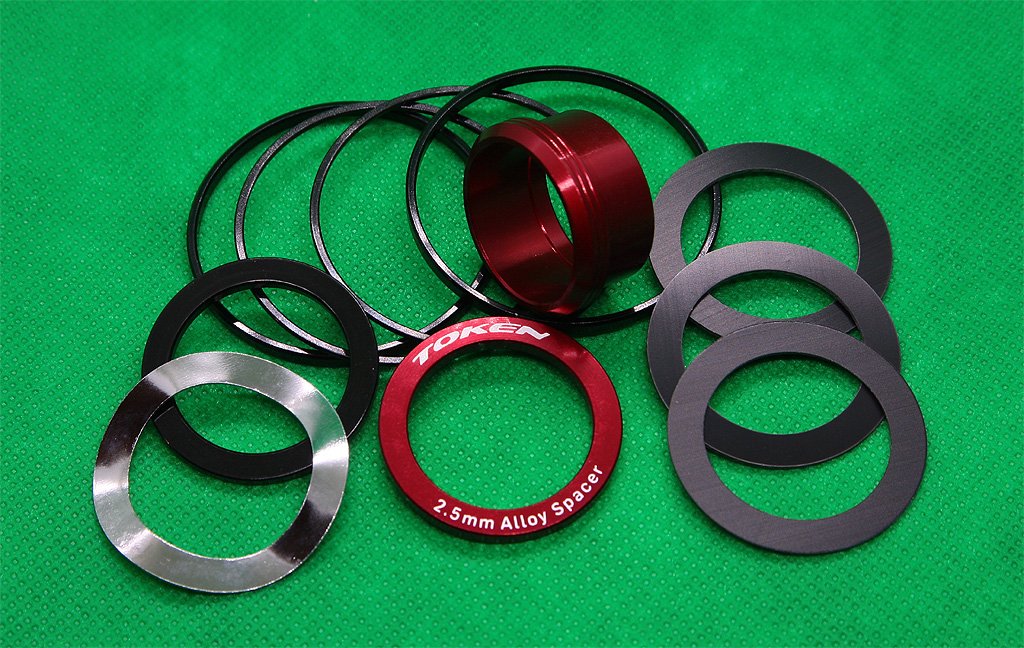

Sam adapter nie zmienił się. Lecz zawartość pudełka tak. Zestaw zawiera znacznie więcej podkładek, pierścieni itp. Czyni go bardziej uniwersalnym do wielu zastosowań, Często teoria mówi swoje a rzeczywistość okazuje się inna. Dodatkowe podkładki pozwalają na dokładne dopasowanie szerokości suportu do posiadanej korby (oraz mufy w ramie)
Najpierw przeglądamy sie dokładnie dokumentacji !! To bardzo ważne. Zawiera ona istotne informacje.

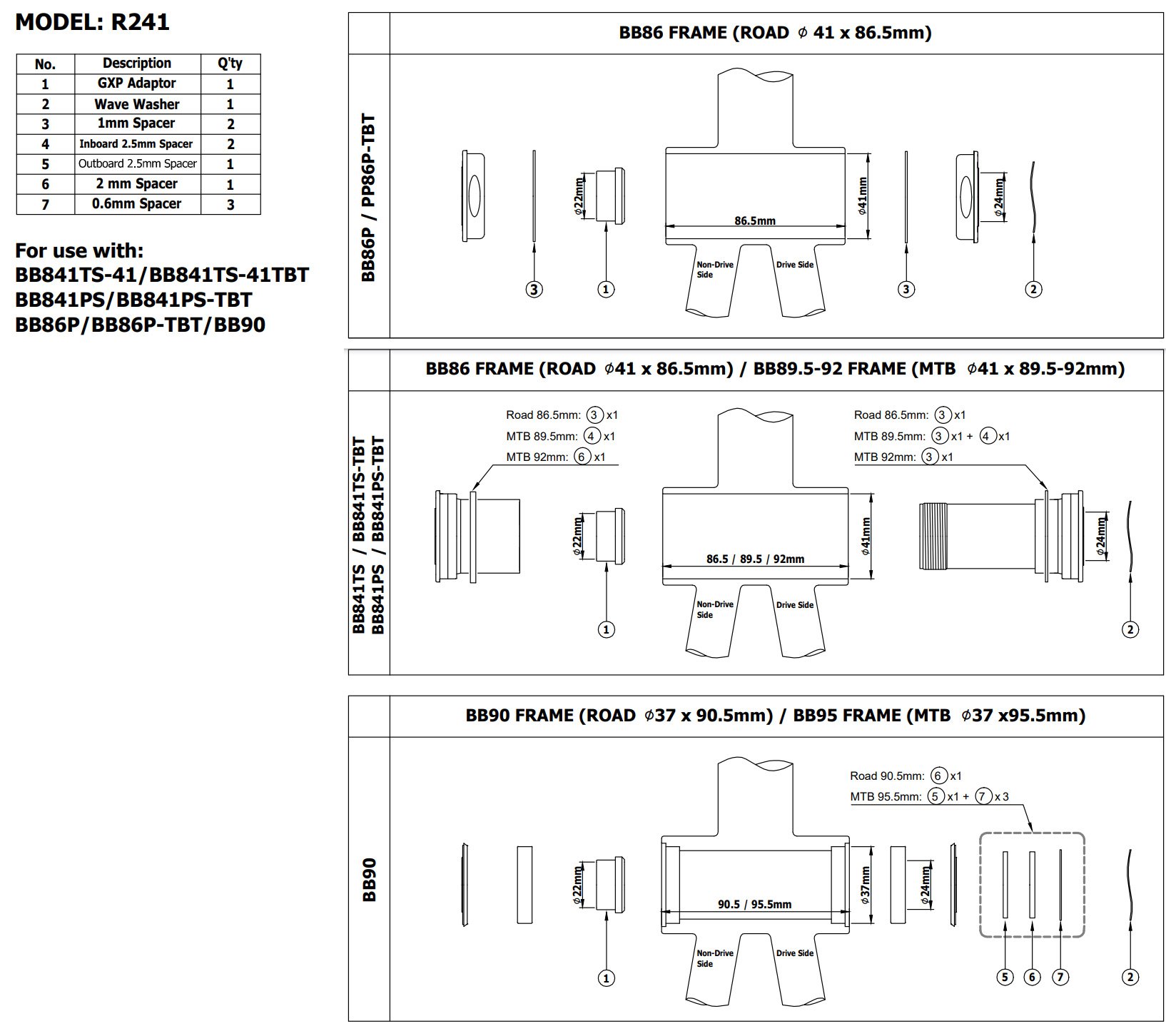

W tej chwili instrukcja dla adaptera R241 wygląda tak:
**********************
Poniżej na szybko przedstawimy montaż adaptera dla mufy w standardzie BB92 (szerokość 92mm)
1)

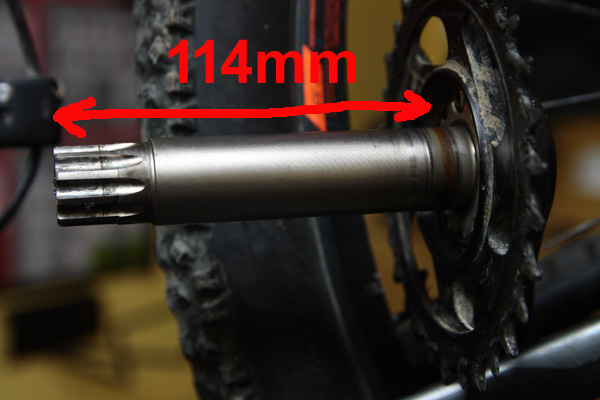

Korba jaką użyliśmy do montażu to SRAM XXI GXP. Przed montażem zdemontowaliśmy oryginalny suport SRAM dokonując wcześniej kilku pomiarów. Aby było łatwiej przedstawiamy to na fotografiach:
2) Montaż adaptera w suporcie.

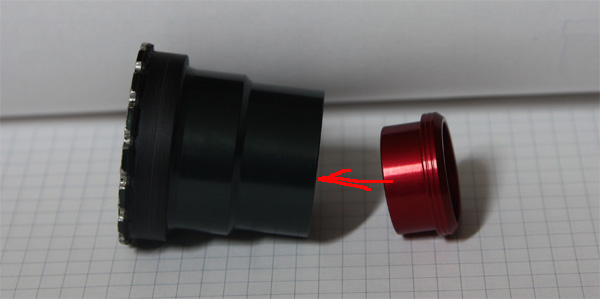

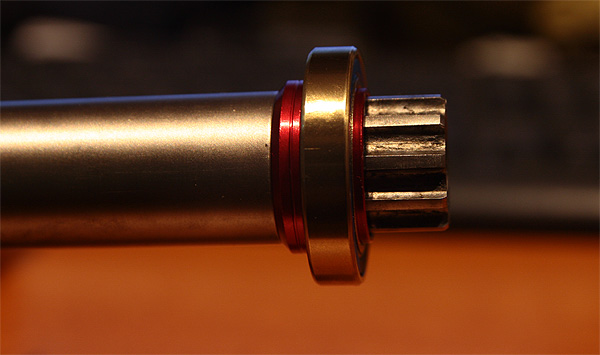

Adapter montuje się od wewnątrz. Należy go tak głęboko wcisnąć aby oparł się na łożysku. Należy uważać aby przy okazji nie wypchać łożyska na zewnątrz !!!. Prawidłowo wepchnięty adapter powinien delikatnie wystawać poza łożysko. Po założeniu dekielka uszczelniającego adapter praktycznie "licuje" się na równi z dekielkiem.
Adapter montuje się od wewnątrz. Należy go tak głęboko wcisnąć aby oparł się na łożysku. Należy uważać aby przy okazji nie wypchać łożyska na zewnątrz !!!. Prawidłowo wepchnięty adapter powinien delikatnie wystawać poza łożysko. Po założeniu dekielka uszczelniającego adapter praktycznie "licuje" się na równi z dekielkiem.

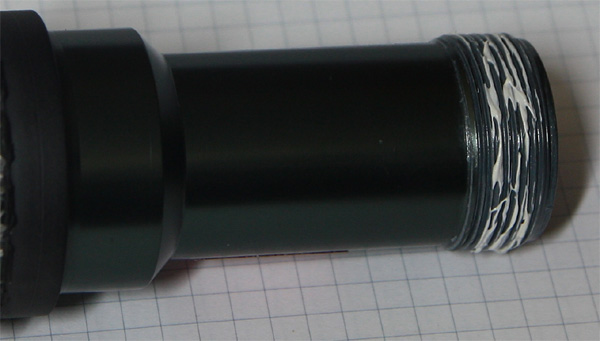

Pamiętajcie żeby posmarować gwint suportu. W przeciwnym razie po jakimś czasie jego odkręcenie będzie trochę utrudnione :-)
3) Montaż suportu
Nad montażem suportu nie będziemy się rozwodzić :-). Jest fajny filmik w internecie . Polecam obejrzeć .

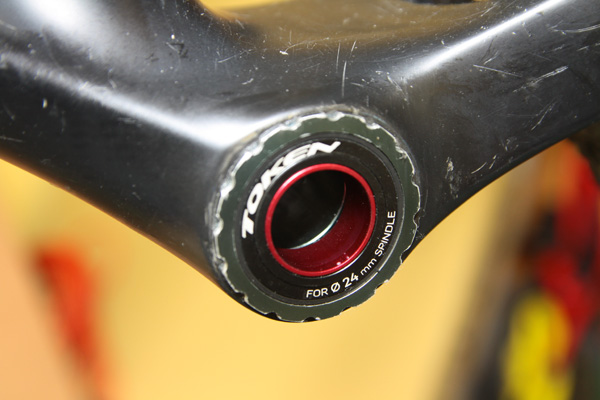

Suport został zamontowany tak, jak mówi instrukcja dla mufy BB92 (spójrzcie na rysunek) czyli na miskę od strony "nie napędowej" zakładamy pierścień o szerokości 2mm a od strony "napędowej" pierścień o szerokości 1mm.

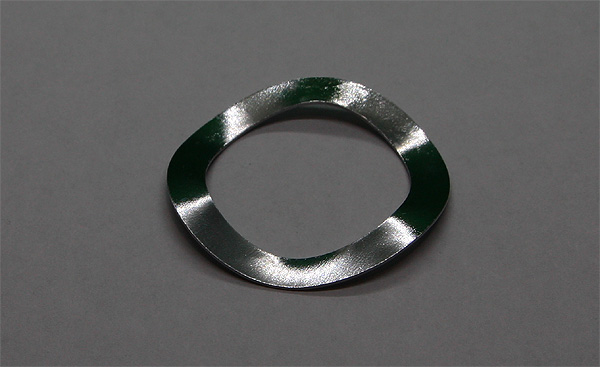

Na oś korby od strony napędu nakładamy podkładkę falistą
UWAGI:
a) Pamiętajcie, aby pod dekielkiem chroniącym łożysko dać trochę smaru. W nowych suportach najczęściej już jest, ale warto go uzupełnić oraz co jakiś czas wymieniać
b) Ważne (!!!) aby wielowypust, który wchodzi w adapter również uzupełnić smarem. Jest to dosyć istotne gdyż tamtędy lubi się do środka suportu sączyć woda.

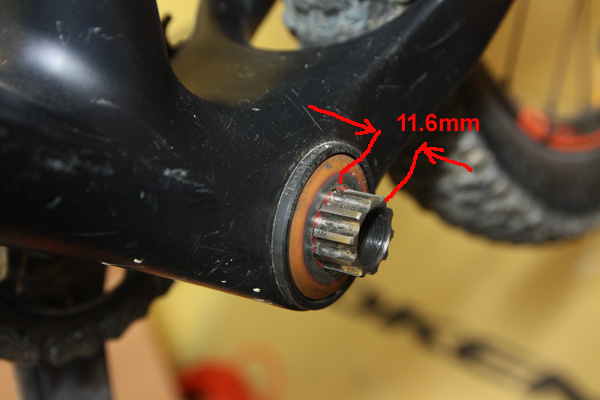

Korba bez problemu poprawnie usadowiła się w suporcie. Oś wystawała około 11.6 mm. Podczas mocniejszego naciśnięcia korby od strony napędu podkładka falista "wypłaszczała" się i dawało się wyczuć że korba "dobija" do adaptera. Po skręceniu (praktycznie do oporu) korba kręci się bezproblemowo z bardzo małymi oporami.
**********
Komentarze (1)
Tom 29-09-2021 17:17:50
Zabawne raz pokazujecie korbę sram, a raz shimano dziwne
