Ninja & NINJA LITE - Porównanie dwóch zamienników popularnych suportów Shimano

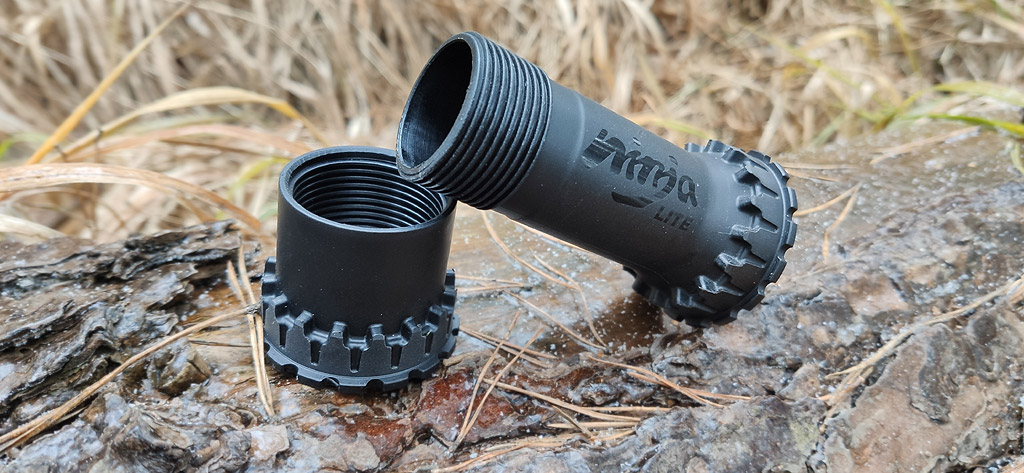

     W tym sezonie TOKEN zaprezentował szereg nowych modeli wkładów suportów. Między innymi całą gamę wycieniowanych pressfit'ów popularnej serii NINJA.  Suporty skręcane pressfit TOKEN'a cieszą się coraz większym uznaniem wśród rowerzystów. Jakość i konstrukcja gwarantują bardzo dobre parametry pracy, niezawodność oraz łatwość serwisu czy przeglądów. Porównajmy dwa modele NINJA BB841T-41 oraz NINJA LITE BB4124PS. Najbardziej popularne rozmiary. Częste zamienniki popularnych Shimano (BB72-41B, BB92-41B, RS500-PB, BB71-41A, MT800-PA).


alt

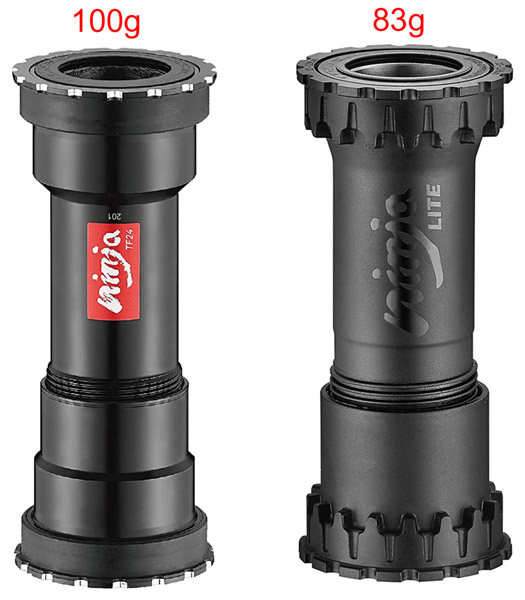

1) WAGA


Losowo wybrane modele:
BB841T-41 - 100 g
BB4124PS - 83 g
NINJA w wersji aluminiowej jest lekka, lecz NINJA LITE to najlżejsza tego typy konstrukcja na rynku. Pod tym względem nie ma konkurencji :-)


alt


Przy okazji podajmy wagi innych suportów NINJA LITE jakie TOKEN zaoferował w tym sezonie:
BB4124PR (Rama: BB86/BB89.5/BB92 Korba SRAM GXP 24/22mm) - 86g
BB38624PS (Rama: BB386/BB392 Korba Shimano 24mm) - 103g
BB38624PR (Rama: BB386/BB392 Korba SRAM GXP 24/22mm) - 107g
BB38630P (Rama: BB386/BB392 Korba BB386 30mm) - 100g
BB38629P (Rama: BB386/BB392 Korba SRAM DUB 29mm) - 96g



2) Budowa


   Oba porównywane suporty to tzw. skręcane pressfit'y. Miski połączone są tulejami które skręcają się ze sobą tworząc sztywna konstrukcję. Dzięki temu suport pewnie siedzi w ramie. Miski nie pracują między sobą. Całość jest odporna na potężne siły działające w czasie jazdy. Konstrukcje te sprawdziły się doskonale jako antidotum na wszelakiego rodzaju trzaski i hałasy.



BB841T-41

   Cała konstrukcja oparta jest na solidnym, wykonanym ze stopu aluminium, korpusie. To w nim osadzane są łożyska, na nim umieszczone są  wykonane z kompozytu miski. Element ten składa się z dwóch części, które dzięki precyzyjnie wykonanemu gwintowi skręcamy ze sobą w mufie ramy. Dzięki niemu cały suport to niesamowicie trwały produkt. Sztywność konstrukcji jest bardzo duża.  Możliwa jest również wielokrotna wymiana łożysk. Dzięki tak solidnej konstrukcji nasz suport będzie służył nam przez niejeden sezon.

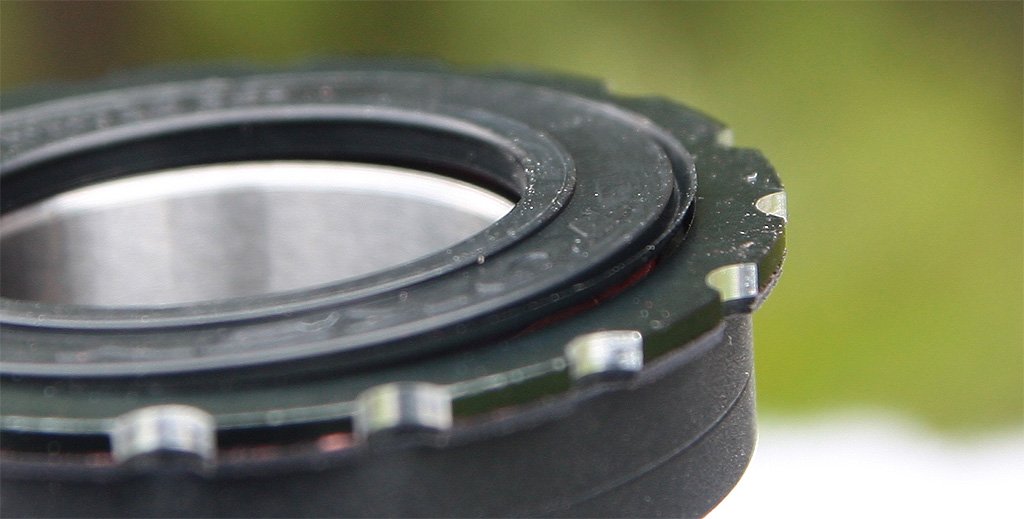

   Zewnętrzne miski wykonane z dużą precyzją (tolerancja 0.05mm) ze specjalnego tworzywa. Materiał ten jest specjalną mieszanką tworzywa sztucznego i włókna. Tworzy on kompozyt, który doskonale poddaje się precyzyjnej obróbce CNC. Okazało się, że jest to znacznie lepsze rozwiązanie niż stop aluminium. Materiał ten doskonale dopasowuje się do mufy ramy zwłaszcza w przypadku ram karbonowych.


alt

alt

alt

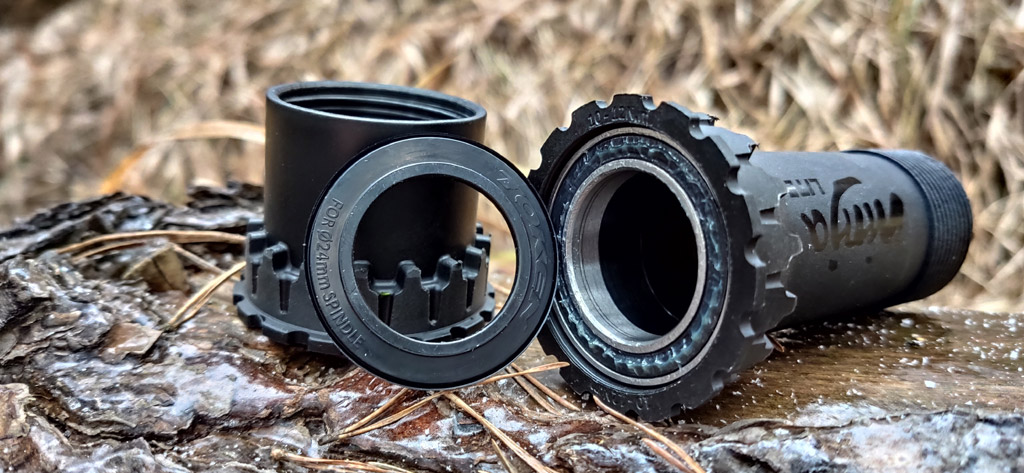

BB4124PS

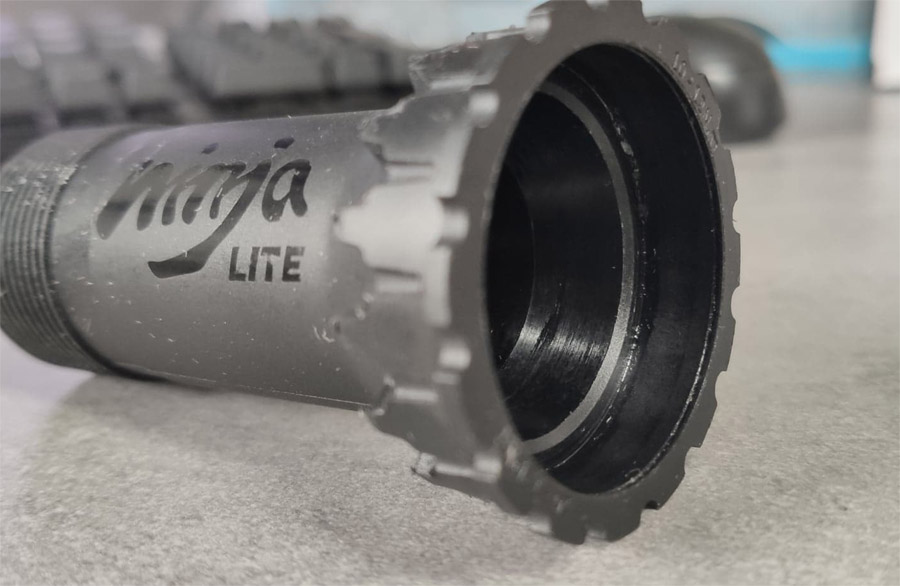

    Cała konstrukcja wykonana jest twardego, poddającego się obróbce materiału. Tutaj chodziło głównie o wagę. Lecz nie można było przesadzić. Wytrzymałość oraz trwałość  również w tym modelu było brane pod uwagę. Na uwagę zasługują dwa opatentowane przez TOKEN'a elementy. Gwint :-) - Opracowanie tego gwintu trwało dwa lata. Konstrukcja gwintu jest unikalna. Miski skręcają się ze sobą jak należy więc do gwintu nie mamy zastrzeżeń :-).

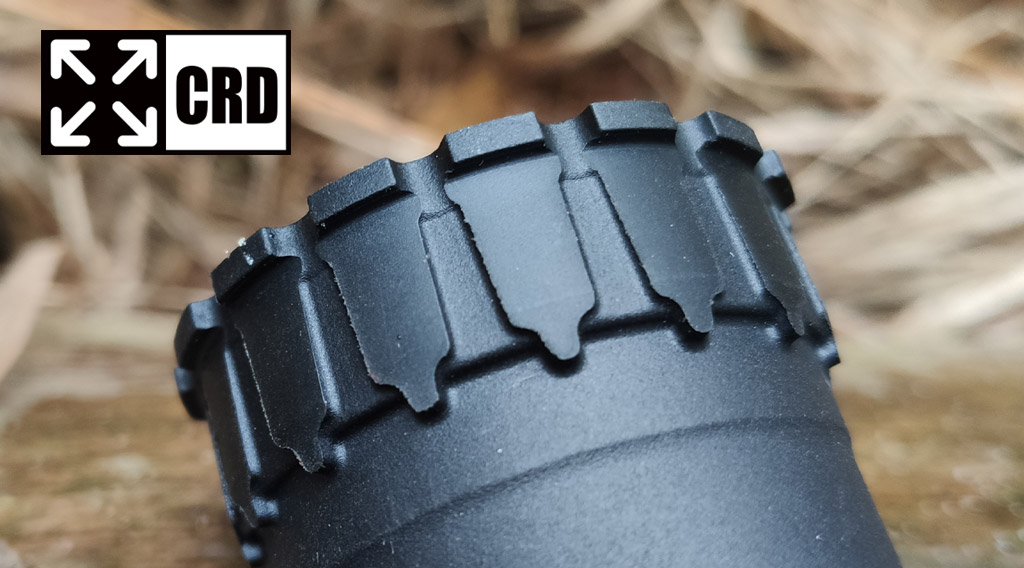

   Drugi patent to miski. Tajemniczo brzmiący CRD - Compression Relief Design. Specjalnie zaprojektowane rowki mają na celu dokładne dopasowanie się do mufy ramy. Mogą się delikatnie odkształcać dzięki temu miska układa się idealnie nawet w trochę niedokładnie wykonanej mufie. Dodatkowo w rowkach powinien znajdować się smar, który powoduje że suport jest mniej podatny na trzaski. Miska z wiadomych przyczyn jest delikatniejsza. Przez co wymiana łożyska nieco trudniejsza. Lecz nie niemożliwa. Podejrzewam również iż ilość wymian ze względu na delikatność konstrukcji będzie nieco mniejsza.



alt

alt

alt


alt



3) Łożyska i uszczelnienie.

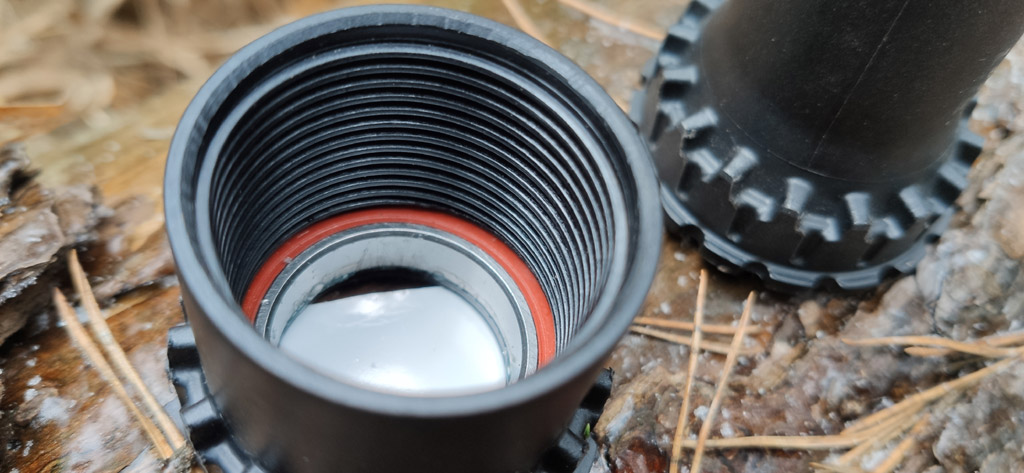

   Porównanie będzie bardzo łatwe ponieważ w obu konstrukcjach zastosowano te same elementy. Łożyska to sprawdzone modele w rozmiarach 24x37x7mm. Dekielki uszczelniające również są takie same. Solidne aluminiowe konstrukcje pokryte miękką uszczelniającą gumą. Obrzeża mają kołnierz dokładnie dopasowujący się do wewnętrznej strony miski oraz osi korby. To solidne dobrze uszczelniająca konstrukcja zapewniająca przy prawidłowym montażu szczelność, trwałość oraz niskie opory toczenia.


alt
alt
alt



Zanim przejdziemy do ostatniego punktu obejrzyjcie filmik porównujący dwa inne modele TF4630 z BB38630P




4) Montaż.


   Montaż obu modeli jest podobny . Jedynie przy montażu wersji LITE ze względu na delikatność nie należy przesadzić z silą skręcania. Łatwo uszkodzić delikatne ząbki. Filmów na temat montażu suportów TOKEN NINJA  jest już bardzo. Poniżej dwa z nich.





Suporty TOKEN wykonane są dla bardzo wielu standardów dostępnych na rynku.

Wkłady suportu TOKEN są doskonałym zamiennikiem suportów Shimano, Sram, Trunvativ, Campagnolo, Accent, Acros, CeramicSpeed, e*thirteen, Easton, FSA, KCNC, Race Face, Praxis Works, Rotor, Stages, Trickstuff.

Szukasz odpowiedniego suportu dla siebie. Znajdziesz podpowiedź w tym podsumowaniu:
https://sklep.token-polska.pl/jaki-wklad-suportu-wciskanego-typu-pressfit-ver-20-n-110.html
