Pressfit'owy zawrót głowy...

Data dodania: 15-10-2018

Poniższy tekst już jest trochę nieaktualny. Dlatego od razu proszę kliknąć link: Pressfit'owy zawrót głowy... (Ver 2.0 :-)

Najwięcej pytań jakich otrzymujemy związanych jest z doborem suportu pod dana ramę. Trzeba przyznać niewielu płynie się orientuje po standardach jakie fundują nam producenci ram. Mam nadzieje, że to krótkie podsumowanie pozwoli na łatwiejsze orientowanie się w gąszczu suportów pressfit.

Szerokość mufy: 86,5 mm (szosa) lub 92 mm (mtb)
Średnica wewnętrzna mufy wynosi 41 mm;
Praktycznie wszystkie bazują na łożyskach o średnicy zewnętrznej 37mm oraz wewnętrznej 24mm.
Przeznaczone dla korb o średnicy osi 24mm oraz GXP. TOKEN ma suport przeznaczony dla osi 30mm

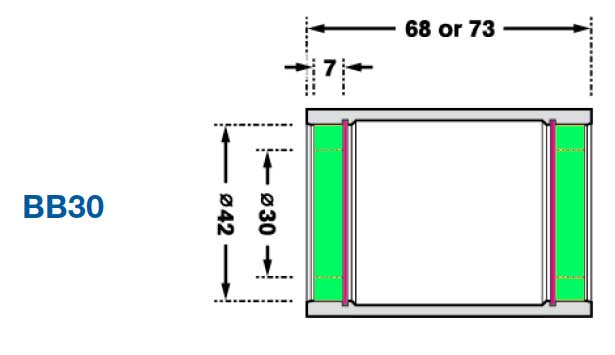

Szerokość mufy: 68 mm (szosa) lub 73 mm (mtb)
Średnica wewnętrzna mufy (ID) wynosi 42 mm; Łożyska BB30 mają średnicę zewnętrzną (OD) 42 mm
Łożyska włożone są bezpośrednio do ramy, zablokowane są usuwalnymi pierścieniami sprężynowymi zatrzaśniętymi w rowkach wyżłobionych w ramie
Przeznaczone głównie dla korb o średnicy 30mm; TOKEN produkuje wersje suportów, które pozwalają na użycie mechanizmów korbowych o osi np. 24 mm (tj. Hollowtech II, GXP)

BB30 - https://sklep.token-polska.pl/suport-bb30-p-150.html
NINJA BB841T-42 - https://sklep.token-polska.pl/suport-bb841t-42-p-31.html
NINJA BB841T-42 GXP - https://sklep.token-polska.pl/suport-bb841t-42-gxp-p-60.html
NINJA BB841T-42A (Cannondale BB30A) - https://sklep.token-polska.pl/suport-bb841t-42a-cannondale-bb30a-p-65.html
BB30AR - https://sklep.token-polska.pl/suport-bb30ar-p-148.html

alt

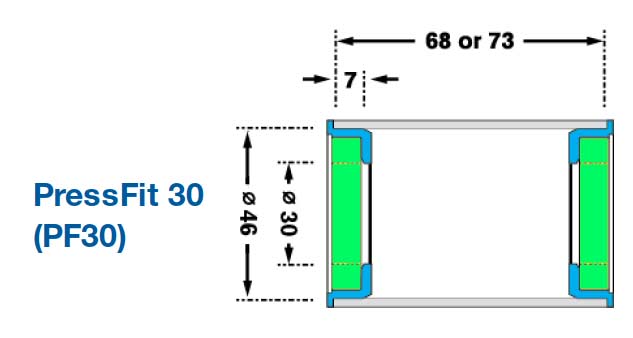

Szerokość mufy: 68 mm (szosa) lub 73 mm (mtb)
Średnica wewnętrzna mufy wynosi 46 mm;
TOKEN w zależności od rodzaju suportu stosuje łożyska o średnicy zewnętrznej 42mm lub 37mm. Osadzone są one w korpusie dopasowującym je do rozmiaru 46mm
Przeznaczone dla korb o średnicy osi 30mm, 24mm oraz GXP

Obecnie używane wyłącznie w rowerach Cervelo
Szerokość mufy: 79 mm (szosa)
Średnica wewnętrzna mufy wynosi w pierwszym przypadku 42mm w drugim 46 mm;
Direct Fit - pasuje rozwiązanie BB30
Press Fit - suport podobny jak PF30 w wersji niesymetrycznej
Przeznaczone dla korb o średnicy osi 30mm, ale również 24mm oraz GXP

NINJA TF46BR386 (30mm) - https://sklep.token-polska.pl/suport-tf46br386-p-196.html
NINJA TF46BR24 (24mm) - https://sklep.token-polska.pl/suport-tf46br24-p-194.html
NINJA TF46BRGXP (GXP) - https://sklep.token-polska.pl/suport-tf46brgxp-p-195.html

alt

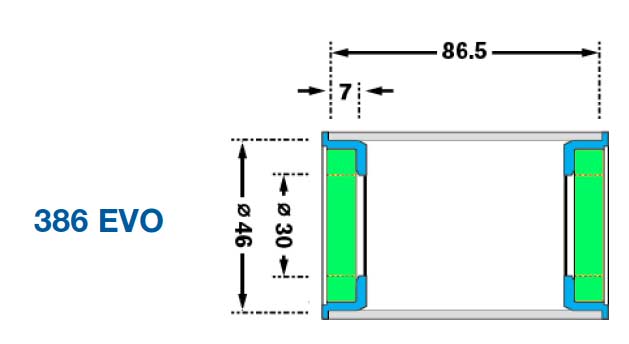

Szerokość mufy: 86,5 mm (szosa)
Średnica wewnętrzna mufy wynosi 46 mm;
Suport podobny jak PF30
Przeznaczone dla korb w standardzie 386EVO o średnicy osi 30mm, ale również 24mm oraz GXP

NINJA TF46386 (30mm) - https://sklep.token-polska.pl/suport-tf46386-p-191.html
NINJA TF38624 (24mm) - https://sklep.token-polska.pl/suport-tf38624-p-192.html
NINJA TF386GXP (GXP) - https://sklep.token-polska.pl/suport-tf386gxp-p-193.html

alt

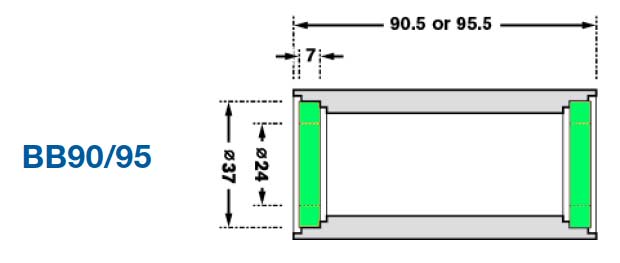

Używany w rowerach marki TREK
Szerokość mufy:90,5 mm (szosa) lub 95,5 mm (mtb)
Średnica wewnętrzna mufy wynosi 37 mm;
Łożyska osadzane sa bezpośrednio w ramie. TOKEN wyprodukował wersję NINJA dla tego standardu
Przeznaczone dla korb o średnicy 24mm oraz GXP

BB90 - https://sklep.token-polska.pl/suport-bb90-p-76.html
BB3724 - https://sklep.token-polska.pl/suport-bb3724-bb90-trek-p-187.html

#BB #pressfit #BB90 #PF30 #BB30 #trek #shimano #sram #cervelo #token #ninja #suport
