Wymiana suportu w rowerze BMX - nie zawsze jest łatwo i przyjemnie :-)

     Wkład suportu w rowerze aktywnie użytkowanym w BMX Race nie ma łatwego życia. To bardzo żywiołowy sport. Przebiegi w km nie są duże, lecz przeciążenia z jakimi się borykają ogromne. Nie tylko wiąże się to z ciągłą pracą na maxa przy twardym przełożeniu, lecz również z dużymi siłami związanymi z efektownymi skokami.

    Zapraszam na fotorelację z wymiany fabrycznie zamontowanego suportu. Wydawało by się, że nie powinno być żadnych problemów. Lecz niestety nieprecyzyjne wykonanie mufy suportu przez producenta ramy spowodowała iż serwis był trochę bardziej skomplikowany niż zwykle.




Objawy przed wymianą suportu wskazywały na zużycie jednego łożyska. Od strony napędowej korba miała luz "góra/dół". Jak się później okazało nie był to problem z suportem lecz z mufą w której suport był osadzony. Niestety nie był to szybki temat :-)

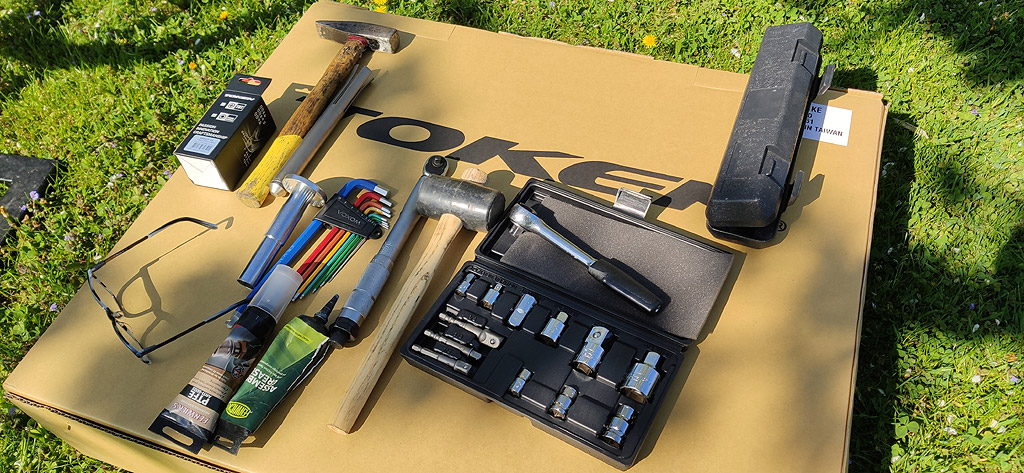

Ale po kolei. Korzystając z wiosennej aury wyprowadziłem się z warsztatem do ogródka :-).  Narzędzia konieczne do wykonania serwisu ułożyłem na tymczasowym stole serwisowym. Co było mi potrzebne do takiej wymiany:

• Zestaw młotków :-) (młotek zawsze trzeba mieć pod ręką)

• Klucze imbusowe (np takie : https://sklep.token-polska.pl/zestaw-kluczy-imbus-voxom-p-438.html)

• Wybijak do pressfita

• Oczywiście suport. W tym przypadku niezawodna NINJA BB841T-41 (https://sklep.token-polska.pl/suport-bb841t-41-p-30.html)

• Stosowne narzędzie do jego przykręcenia.  Tutaj wybór jest duży, gdyż do montażu tego modelu pasuje standardowy klucz shimano HTII. (https://sklep.token-polska.pl/httpsskleptoken-polskaplninja-serii-tf24-bb841t-41-42-46-itp-c-139-92-127html-c-139_92_127.html)

• Klucz dynamometryczny (jeśli chcemy być profesjonalni ;-)), oraz w moim przypadku potrzebne były przejściówki.

• Smar montażowy do gwintu (pamiętajmy o tym (!!!), gdyż być może kiedyś zechcemy zdemontować ten suport :-))  https://sklep.token-polska.pl/smary-montazowe-c-45_150.html

• Smar do łożysk. Mamy bardzo dużo na rynku fajnych smarów do łożysk. Polecam Fenwick's.   https://sklep.token-polska.pl/smary-do-lozysk-c-45_149.html

• A... zapomniał bym... okulary :-)

W rowerze tego typu, aby ściągnąć łańcuch, trzeba poluzować tylne koło. Systemy mocowania kół sa w rowerach BMX Race przeróżne. Czasem trzeba pogłówkować :-)

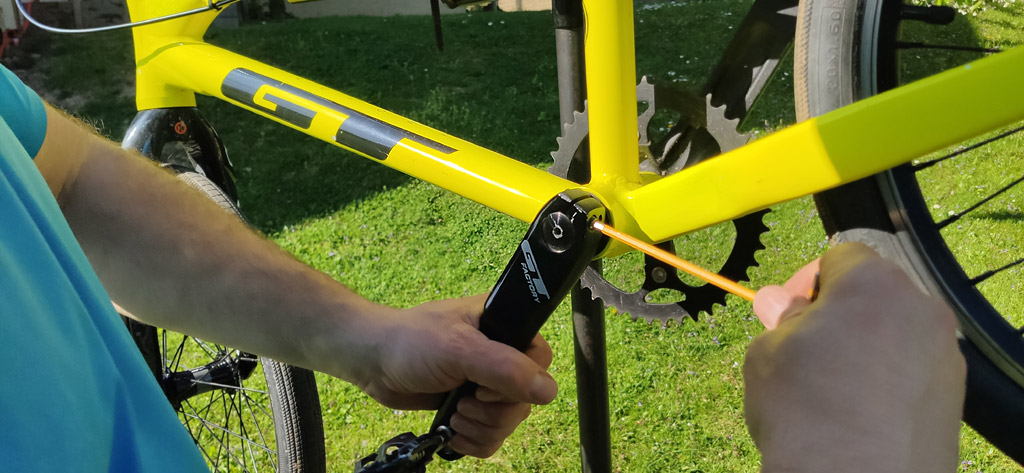

Następnie odkręcamy korbę.

Oszczędność producentów jest przerażająca. W rowerze wysokiej klasy w swojej kategorii montują podzespoły "no-name" najniższej jakości. I to nie piję do tego konkretnie producenta. To jest reguła którą zauważyłem już w wielu przypadkach.



Wybijanie misek najlepiej zrobić takim oto wybijakiem. Od razu można było zauważyć ,że jest coś nie tak. Miska od strony napędu praktycznie wyleciała bez oporu (stąd ten luz korby). Lecz druga miska siedziała jak zaczarowana. Trzeba było użyć bardzo dużej siły aby usunąć ją z ramy.


Po usunięciu starego suportu dokładnie czyścimy mufę w ramie

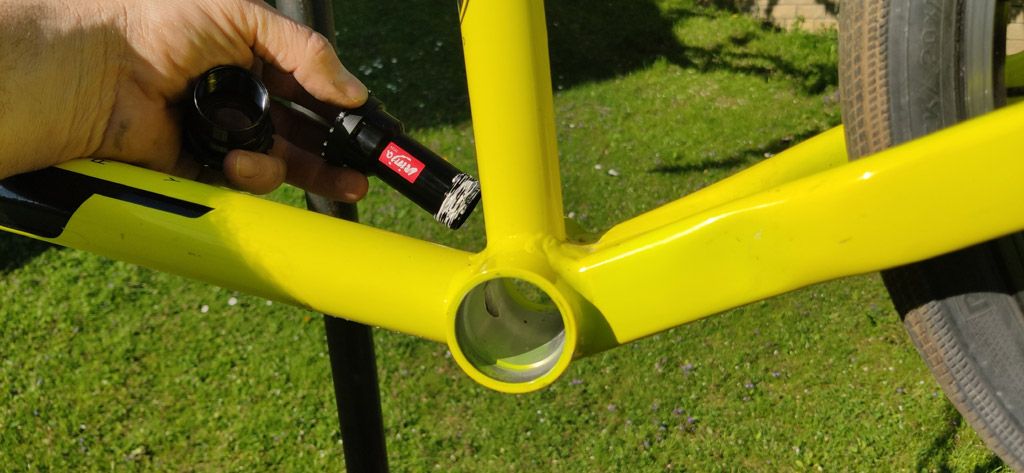

No i wyszedł problem. Okazało się że suport od strony napędu wchodzi w mufę bez oporu. Natomiast z drugiej strony opór jest. Na dodatek bardzo duży. Wynika z tego że mufa jest wykonana nieprecyzyjnie.

    Normalnie nie było by wyjścia. Trzeba by było jedną stronę podklejać. Zastosowanie suportu w wersji C3 ( https://sklep.token-polska.pl/dla-kogo-ninja-ver-c3-n-71.html) też by nic nie dało gdyż druga strona nie miała by szans wejść w mufę.
    Skorzystaliśmy z przywileju posiadania całej półki suportów :-). Zastosowaliśmy wariant mało ekonomiczny. Otóż jedną stronę suportu wzięliśmy z wersji C3 a drugą z wersji standardowej. W ten sposób zużyliśmy dwa suporty :-(,.

Pamiętajcie, aby na gwint nałożyć jakiś smar najlepiej montażowy. Co prawda późniejsza wymiana łożyska nie wymaga wyjmowania suportu z ramy  (https://www.youtube.com/watch?v=lVEvhT3GPq4). Dobrze jednak ułatwić sobie ewentualny demontaż suportu.

Suport montujemy w ten sposób aby dłuższa miska (z gwintem) była od strony napędu. Na miski producent zaleca dać trochę smaru.

Miski skręcamy delikatnie ze sobą. Zwracamy uwagę aby równo zaczęły wchodzić nam w mufę ramy.

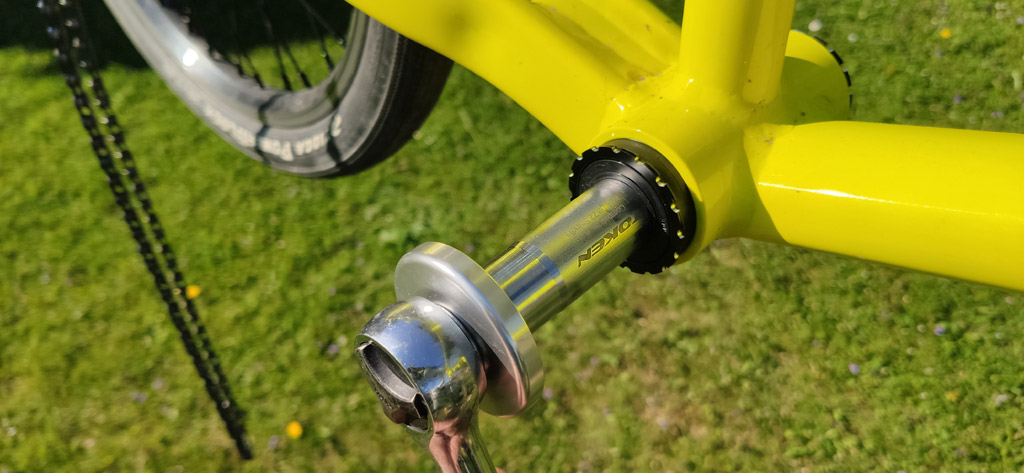

    Do skręcania użyłem orginalnego narzędzia TOKEN. Jest ono o tyle fajne że ma tuleję która fajnie stabilizuje narzedzie. W przypadku tego modelu suportu pasuje każde narzędzie zgodne ze standardem Shimano HTII. Ale uważajmy przy skręcaniu gdyż kołnierz z ząbkami nie jest zbyt szeroki.

    Suport skręcamy od strony "dłuższej" miski. Czyli od strony napędu !!. Gdyby czasem druga miska zaczęła się obracać. Przytrzymujemy ją aż zacznie ją wciągać w mufę. Przeważnie wystarcza jeden klucz.

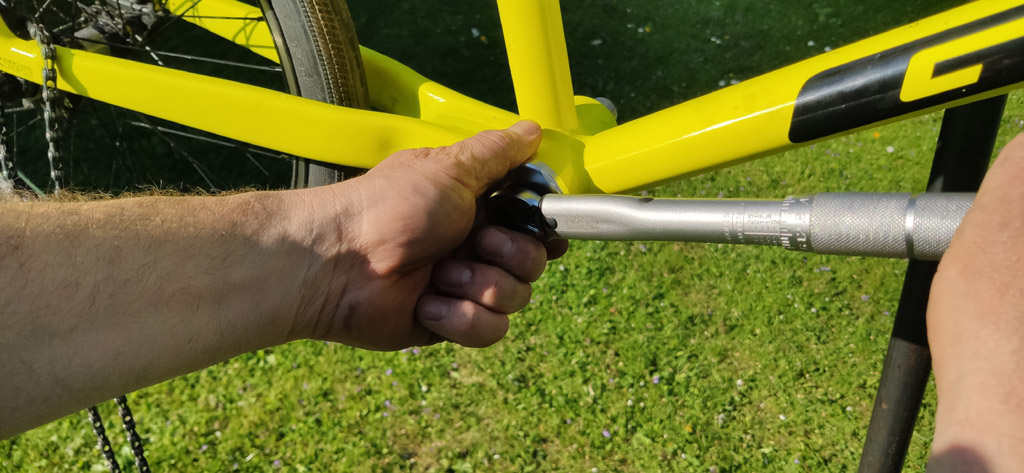

    Do skręcenia suportu powinniśmy użyć klucza dynamometrycznego. Ważne w przypadku delikatnych ram karbonowych. W tym przypadku producent zaleca użyć siły 25-30 Nm.
      Jednak przy naszym BMX'ie okazało się to nierealne. Standardowa mufa wchodziła do ciaśniejszej miski z bardzo dużymi oporami. Dobrze że mufa jest "wandaloodporna", w całości wykonana z mocnego aluminium. Dla odmiany miska w wersji szerszej C3 wchodziła jak należy. Ale udało się :-). Nic nie urwałem

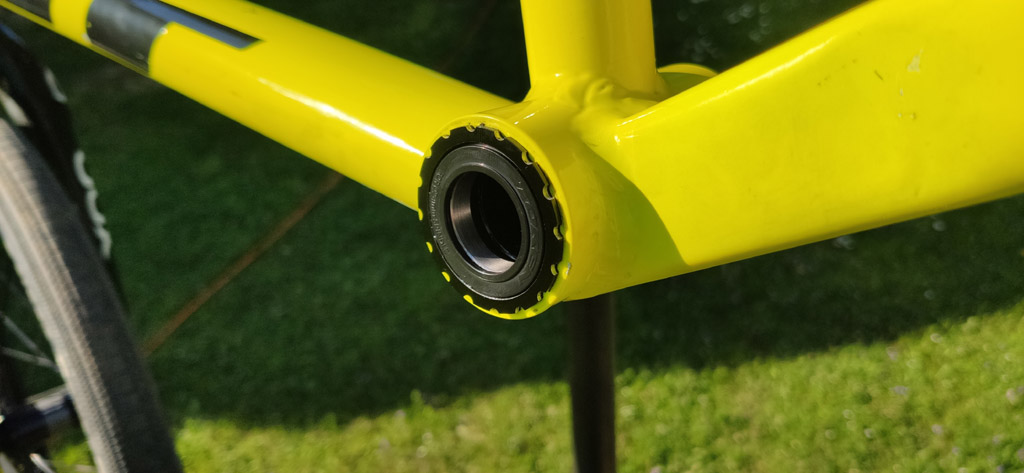

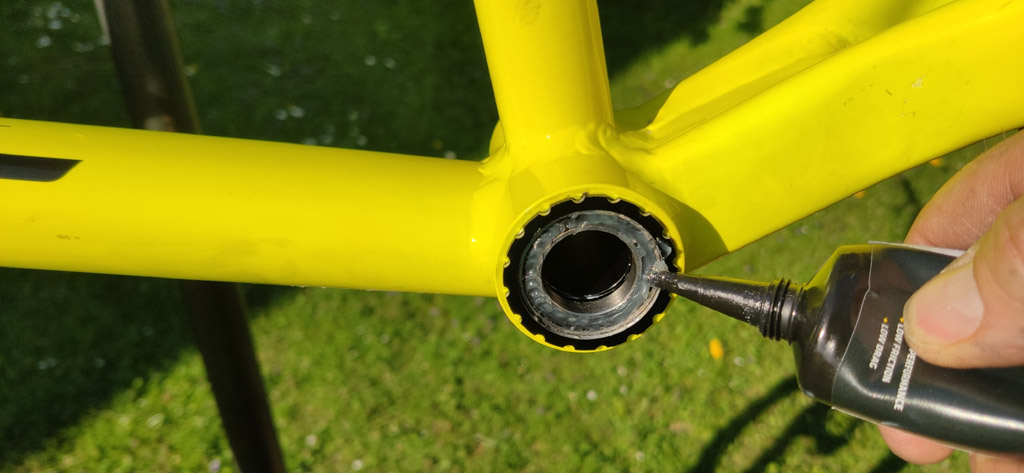

Mimo że producent daje smar pod dekielki uszczelniające, proponuje go uzupełnić

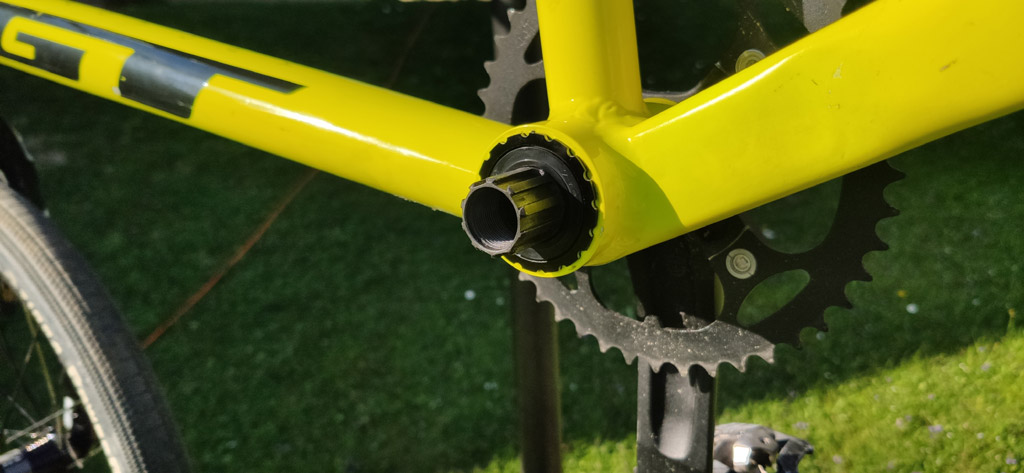

Gotowe... możemy montować korbę.

Korba zamontowana.  Kręci się jak należy :-)

Pozostaje precyzyjnie  zmontować resztę:




I cieszyć się jazdą :-)
