Jak dobrać suport do roweru? Poradnik dla początkujących

   Jeśli nie jesteś doświadczonym mechanikiem, dobór suportu do Twojej ramy nie jest wcale łatwym zadaniem. Producenci zadbali o mnogość standardów. Bardzo łatwo można się pomylić. Myślę, że po tym artykule będzie Ci łatwiej dobrać odpowiedni model dla Twojej ramy.

  Suport to jeden z tych elementów roweru, o których większość osób w ogóle nie myśli — dopóki nie zacznie trzeszczeć albo skrzypieć przy każdym pedałowaniu. Wtedy pojawia się pytanie: jaki suport pasuje do mojego roweru? I tu zaczyna się problem, bo na rynku funkcjonuje kilkanaście standardów, a producenci ram i korb nie ułatwiają sprawy, wymyślając kolejne oznaczenia w stylu BB86, PF30 czy T47.

   W tym poradniku krok po kroku pokażemy, co właściwie trzeba sprawdzić w swoim rowerze, żeby kupić suport, który faktycznie pasuje — bez zgadywania i bez zwrotów.

1. Suporty z gwintem i suporty pressfit — dwa główne typy

   Zanim zaczniesz szukać konkretnego modelu, musisz ustalić jedną podstawową rzecz: czy Twoja rama ma suport wkręcany, czy wciskany (pressfit). To dzieli wszystkie suporty rowerowe na dwie duże grupy.

Suporty z gwintem

W tym rozwiązaniu miski suportu wkręcasz w gwint znajdujący się bezpośrednio w mufie w ramie. To najstarsze i najprostsze rozwiązanie — sprawdzone, łatwe w serwisie, odporne na skrzypienie, bo miski z łozyskami są solidnie wkręcone, a nie tylko wciśnięte jak to jest w suportach typu presfsfit.

   Najpopularniejszym standardem gwintowanym jest BSA (gwint angielski, 1,37 cala × 24 gwinty na cal), stosowany od dekad w ramach szosowych, gravelowych, trekkingowych i MTB. Mufa BSA ma szerokość 68 lub 73 mm. Do gwintowanych należy też mniej popularny dziś gwint włoski (ITA), spotykany głównie we włoskich ramach szosowych, oraz nowszy standard T47, o którym więcej za chwilę.

   Najwięcej problemów może Wam sprawić rozróżnienie standardu BSA od ITA. Średnica mufy jest prawie taka sama. Na pierwszy rzut oka mogą się one od siebie nie różnić. Tutaj musimy się posiłkować informacjami jakie znajdziemy na stronie producenta lub na samym suporcie. Jeśli na suporcie znajdziemy oznaczenia ITA to wiemy już że jest to gwint włoski. Jednak jeśli nie znajdziemy specyfikacji ramy ani oznaczeń na suporcie udajmy się do serwisu. Pomyłka może nas drogo kosztować. Wkręcając niewłaściwy suport możemy uszkodzić mufe w ramie. Naprawa bywa kosztowna.

    Jeśli nasza mufa ma prawie 47 mm średnicy (a więc jest zdecydowanie większa nić BSA) mamy prawność iż nasz rower ma standard T47. Na tym się dobieranie nie kończy. Musimy zmierzyć szerokość takiej mufy.

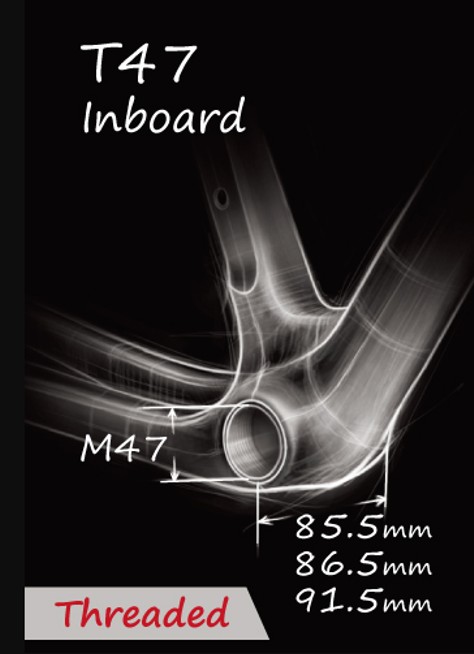

    A więc jeśli ma 86,5mm (lub 85,5mm TREK) szerokości. Prawie na pewno jesteście posiadaczami najpopularniejszego standardu T47V

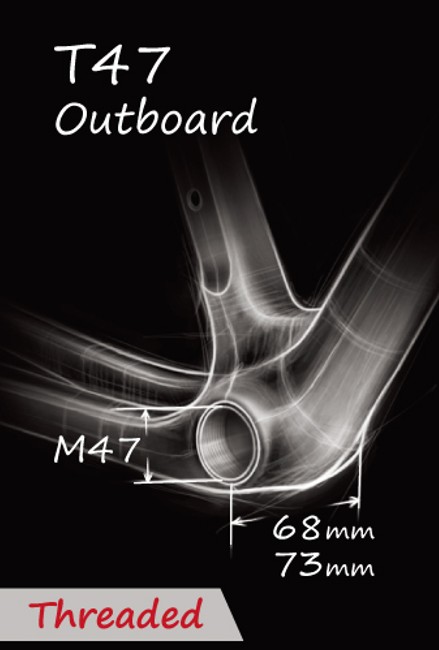

Jeśli mufa ma 68mm lub 73mm szerokości. Macie rzadszy standard T47R

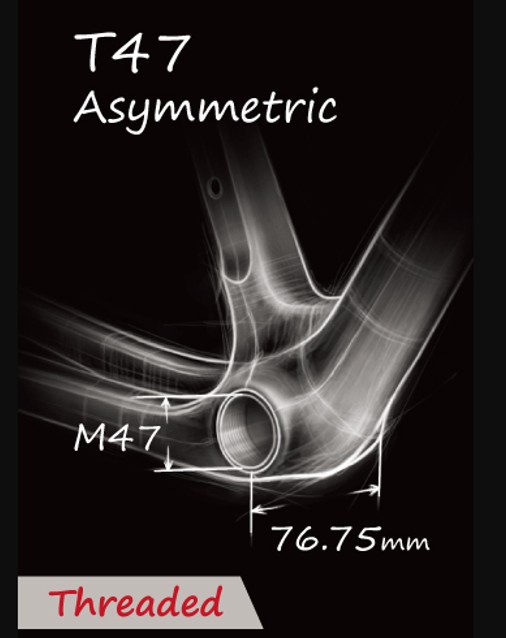

Jeśli zaś Wasza mufa ma 76,75 mm 😊 – to jesteś szczęśliwym posiadaczem najnowszego wymysłu jakim jest standard T47A (asimetric)

Suporty pressfit

   W rowerach pressfit rama nie ma gwintu — otwór na suport to po prostu gładki cylindryczny tunel, w który wciska się miski suportu na wcisk (stąd nazwa: press-fit, czyli "wcisnąć i dopasować"). Rozwiązanie to zaczęło dominować w nowoczesnych ramach karbonowych, bo pozwalało zrobić szerszą mufę bez gwintowania i tym samym zmieścić grubsze, sztywniejsze osie korby  (nie do końca tak jest ale internet podase takie informacje :-))

   Wadą pressfitu jest to, za co rowerzyści go najczęściej krytykują — skrzypienie i trzeszczenie. Łożyska wciśnięte bezpośrednio w karbonową lub aluminiową ramę pracują pod obciążeniem, a tolerancje produkcyjne, wilgoć i zmiany temperatury z czasem dają o sobie znać. To jeden z najczęstszych powodów, dla których rowerzyści trafiają do serwisu z pytaniem, co im tak trzeszczy w rowerze.

Jak sprawdzić, jaki typ masz w swoim rowerze?

Najprościej zajrzeć w mufę suportową swojej ramy (po wyjęciu obecnego suportu lub korby). Jeśli widzisz gwint — masz suport gwintowany. Jeśli powierzchnia jest gładka, bez gwintu — to pressfit. Możesz też sprawdzić specyfikację swojej ramy na stronie producenta lub w instrukcji roweru.

2. Suporty pressfit — jak dobrać właściwą mufę

Jeśli Twój rower ma pressfit, sprawa dobrania suportu jest trochę bardziej złożona, bo na rynku funkcjonuje kilka standardów muf pressfit, które różnią się średnicą i szerokością mufy. Aby kupić właściwy suport, musisz zmierzyć te dwa parametry w swojej ramie.

Najpopularniejsze mufy pressfit i ich wymiary

Co i jak zmierzyć w swojej ramie

Żeby ustalić, którą mufę masz w rowerze, potrzebujesz suwmiarki (elektronicznej lub zwykłej, mechanicznej) i zdemontowanego starego suportu — czyli musisz wyjąć obecny suport i korby, albo poprosić o pomiar w serwisie.

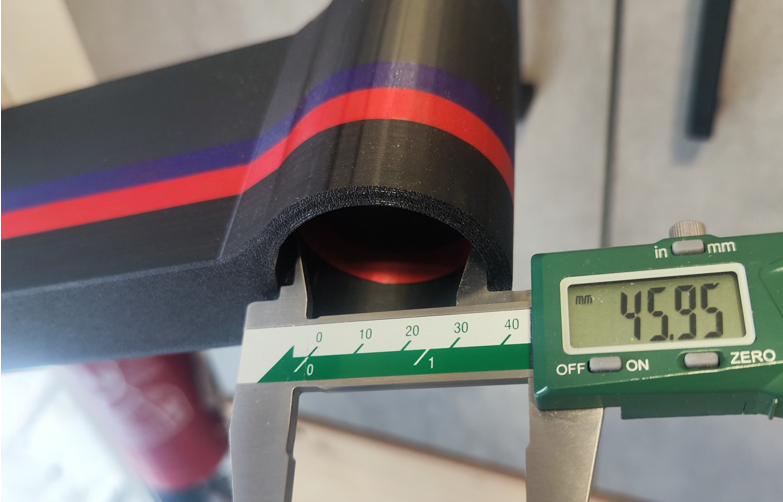

1. Zmierz średnicę wewnętrzną otworu w ramie — to odległość między przeciwległymi ściankami rury podsuportowej, w miejscu gdzie osadzają się miski suportu. Właśnie ta wartość (37, 41, 42 lub 46 mm w zależności od standardu) decyduje o tym, jaka średnica misek suportu do Ciebie pasuje.

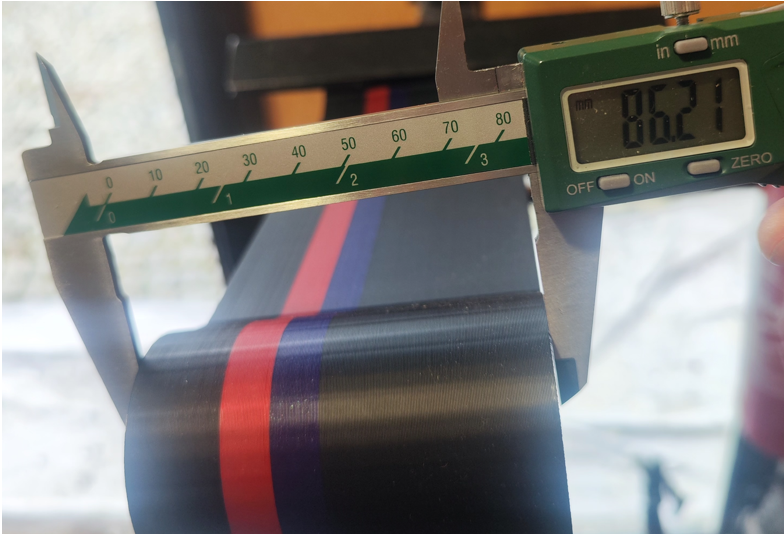

2. Zmierz szerokość mufy — czyli długość samej rury podsuportowej, mierzoną od jednej zewnętrznej krawędzi do drugiej. Ten wymiar (najczęściej między 68 a 95 mm) mówi Ci, jak szeroki suport potrzebujesz.



3. Porównaj wyniki z tabelą powyżej — kombinacja średnicy i szerokości jednoznacznie wskazuje standard Twojej ramy.
4. Sprawdź markę i model roweru — jeśli nie masz jak zmierzyć ramy (np. suport jeszcze siedzi na miejscu i nie chcesz go wyjmować), specyfikację standardu mufy zwykle znajdziesz w karcie technicznej roweru na stronie producenta.

Jedna praktyczna uwaga: zdarza się, że mufa w ramie jest wykonana odrobinę luźniej niż standardowy wymiar — wtedy nawet prawidłowo dobrany suport może siedzieć niepewnie i skrzypieć mimo poprawnego montażu. W takiej sytuacji pomagają suporty w wersji powiększonej o ułamek milimetra (np. oznaczane jako C3), które lepiej wypełniają lekko rozjechaną tolerancję ramy.

   Jeśli masz pressfit i regularnie walczysz ze skrzypieniem mimo wymiany suportu, warto rozważyć suport skręcany typu TOKEN Ninja. W tym rozwiązaniu obie miski wciskane w ramę są dodatkowo połączone gwintowaną tuleją — skręcasz je ze sobą od środka, co daje dużo większą sztywność i eliminuje luz odpowiedzialny za większość trzasków typowych dla klasycznego pressfitu.

3. Rozmiar osi korby — drugi element układanki

Sam standard mufy w ramie to jednak nie wszystko. Suport musi pasować nie tylko do ramy, ale też do osi korby, którą masz (albo planujesz kupić). Dwie osoby z identyczną mufą BB92 mogą potrzebować zupełnie różnych suportów, jeśli mają korby innego typu.

Producenci komponentów stosują różne średnice osi — i to właśnie średnica decyduje, który wariant suportu w danym standardzie mufy musisz wybrać.

Najczęstsze standardy osi korby

• Shimano — oś 24 mm. Najpopularniejszy standard w rowerach szosowych i MTB, stosowany też przez wielu innych producentów korb kompatybilnych z Shimano Hollowtech II.
• SRAM GXP — oś 24/22 mm. Oś ma dwie różne średnice po obu stronach (stąd nazwa GXP), co wymaga suportu z dwoma różnymi łożyskami.
• SRAM DUB — oś 29 mm. Nowszy standard SRAM, wyraźnie grubszy od GXP, coraz częściej spotykany w nowych korbach tej marki.
• BB386 / BB30 — oś 30 mm. Najgrubsza z popularnych osi, stosowana m.in. w korbach FSA, Rotor, Praxis czy Race Face, ceniona za sztywność.
• Campagnolo — własny standard osi, niekompatybilny bezpośrednio z pozostałymi, wymagający dedykowanych suportów.

Jak sprawdzić, jaką oś ma Twoja korba? Najprościej zerknąć w specyfikację modelu korby na stronie producenta — średnica osi jest zwykle podana wprost. Możesz też zmierzyć suwmiarką sam trzpień osi w miejscu, gdzie wchodzi w łożyska suportu. Jeśli nie masz pewności, zdjęcie korby z widoczną osią i marka/model to informacje, które pozwolą jednoznacznie ustalić standard — także w rozmowie ze sprzedawcą w sklepie rowerowym.

Dlaczego to takie ważne przy zakupie

Producenci suportów (w tym TOKEN) oferują dla każdego standardu mufy osobne warianty pod konkretne osie korby. Innymi słowy — najpierw ustalasz standard ramy (np. BB92, średnica 41 mm, szerokość 92 mm), a potem wybierasz konkretny model suportu w tym standardzie, dopasowany do osi Twojej korby (Shimano 24 mm, SRAM DUB 29 mm, BB386 30 mm itd.). Dopiero te dwie informacje razem pozwalają wskazać jeden, właściwy produkt.

Podsumowanie — co zmierzyć przed zakupem suportu

Zanim klikniesz "kup teraz", upewnij się, że masz te cztery informacje:

1. Czy rama ma suport gwintowany, czy pressfit.
2. Jaka jest średnica wewnętrzna mufy w ramie (w mm).
3. Jaka jest szerokość mufy w ramie (w mm).
4. Jaki standard osi ma Twoja korba (Shimano 24 mm, SRAM GXP, SRAM DUB 29 mm, BB386/BB30 30 mm czy Campagnolo).

Z tymi czterema liczbami i nazwami w ręku dobór właściwego suportu przestaje być zgadywanką — sprzedawca w sklepie rowerowym (albo Ty sam, przeglądając ofertę) w kilka minut wskaże jeden konkretny model, który pasuje do Twojego roweru.

Ściąga

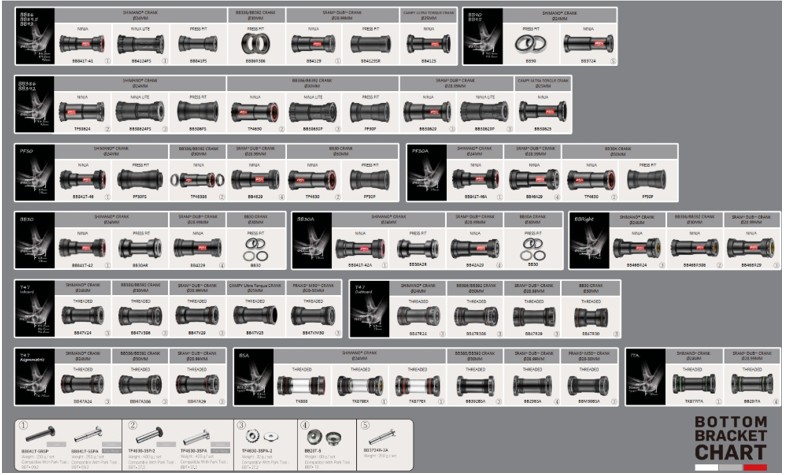

Duża pomocą w doborze suportu może okazać się publikowana na naszej stronie tabelka z dostępnymi suportami firmy TOKEN. Znając parametry mufy oraz korby szybko dobierzemy odpowiedni suport 😊

https://token-polska.pl/katalog/chart/Bottom_bracket.pdf
